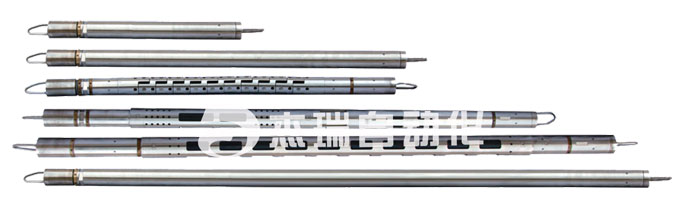

偶极子声波由电子线路、接收探头、隔声短节、发射探头及发射电子线路组成，仪器的声系由一个单极子发射换能器、一个四极子发射换能器和两个相互正交的偶极子换能器及8个接收换能器组成，每一个接收器具有单极子、正交偶极子及四极子声波的接收功能，通过对32路接收信号的采集和处理可以获得地层评价的各种声波信息。

仪器长度： 10680mm

最大外径： 92mm

测量精度： 横波±5us/ft   纵波±2us/ft

最小发射-接收间距：单极子8.5ft 偶极子10.25ft

接收换能器特性：

类型：四分量压电陶瓷片 带宽：0.5-30KHz

数量：8 间距：6in

单极发射换能器带宽： 0.5-20KHz

四极发射换能器带宽： 0.5-10KHz

偶极发射换能器宽带： 0.5-5KHz
